Понятие генерального плана

Здравствуйте, уважаемые посетители. Ниже подробно описана тема Понятие генерального плана. Если по ходу у Вас назрел вопрос, спрашивайте, постараемся помочь. Надеемся, что сможем решить Вашу проблему

Содержание документа

Генплан одного конкретного участка, приобретенного под ИЖС – это подробный чертеж, имеющий стандартный масштаб 1:500. В нем, кроме этого, есть еще ряд ценных бумаг:

ситуационный план – общее схематическое отображение указанного участка, как он выглядит в масштабе округа;
опорный план — схемами изображены имеющиеся рядом постройки, системы коммуникаций, даже деревья;
генплан – будет главный чертеж, где виден участок, обозначены размеры и расположение будущих стройобъектов, имеющихся зеленых насаждений, схемы проезда и дорожек;
сводный чертеж, касающийся инженерных сетей – схема прокладки необходимых коммуникаций с указанными точками ввода;
схема подготовительных работ – внесение необходимых инженерных манипуляций, вертикальная планировка (какие земляные работы будут, отметка высоты, выкопировка основных точек представленной территории);
схема использования участка – его промышленная и строительная эксплуатация;
пояснительная запись – перечислены все показатели технического, инженерного и экономического характера, что относятся непосредственно к участку и всем основным объектам.

Как известно, кроме генплана, владельцу участка перед началом самих строительных работ потребуется нормативный акт. Вся документация должна заранее утверждаться в отделениях местных должностных органов. Кстати, специалисты там представляют примеры генпланов и проводят ознакомительные семинары, если гражданин решил самостоятельно заняться строительством.

Важно: Гражданский кодекс подчеркивает важность оформления и утверждения генплана. Конкретных пунктов, что должен содержать стандартный акт, там нет. Однако, задача ясна – передать ясно и подробно масштаб и порядок планируемых землевладельцем строительных работ, также увидеть со стороны общую картину. Ведь, кроме участка и будущего здания, в генплане есть район с указанием всех окружающих построек.

Что такое генплан, его типы

Как правило, конечным продуктом (скорее, результатом) инженерной или проектной деятельности является документация, где детально, по пунктам, со схемами и таблицами описывается проведенная работа.

Генеральный или градостроительный план — это официальный проектный документ, следуя которому производят планирование, застройку, возведение или реконструкцию объекта. Основная часть – это четкое масштабное изображение, результат наложения разработанного инженерами чертежа будущего здания на конкретную территорию, где в будущем планируется построить его. Как известно, строительство требует долгой и тщательной подготовки.

Получается, генплан – конечный продукт умственного труда экспертов. Они разработали, вычислили идеальные размеры и наложили чертеж объекта, представив его уже на месте. Причем масштабы подобного планирования разнообразные: от одного конкретного земельного участка, до города и даже области.

Типы генеральных планов:

Общеплощадочный – он чем-то похож на карту по масштабности. Охватывает всю строительную площадку. Например, если застройщик занимается реконструкцией объектов города, общий план включит все плюс прилегающую территорию, где временно размещаются необходимые склады и прочие предприятия.
Объектный – касается только объекта и прилегающей вокруг него территории. Там размещаются только материалы, используемые для него.
Ситуационный – характеризуются особенности округа, где собственно проходит строительство. Он укажет местоположение площадки, также опишет все ближайшие объекты:

карьеры, где застройщик берет песок, гравий;
заводы, откуда будут поступать необходимые конструкции, включая кирпич и металлические детали;
пути сообщения.

Важно: Градостроительный кодекс относит генеральное распоряжение к важной документации, необходимой для осуществления территориального планирования.

Когда нужен генплан

Считается, что строительный план относится только к моменту проведения различных реконструкционных или строительных работ. Дескать, потом его просто убирают и хранят где-нибудь, пока вновь не возникнет необходимость. Однако в реальности генплан имеет разнообразное предназначение.

Например, он служит основой:

определения фактических направлений, всех границ развития для городских, пригородных и сельских поселений;
зонирования территорий;
разработки, проверки и развития современной инженерной, транспортной и любой другой инфраструктуры;
обоснования выдвигаемых градостроительных требований, например, когда сохраняют ценные здания – часть культурно-исторического уникального наследия города.

Генплан, касающийся поселка, города или целого округа проходит утверждение, осуществляемое местным управлением. Соответственно, любые изменения также отражаются в проекте. Нельзя построить или реконструировать ничего в городе или другом населенном пункте без плана, одобренного администрацией.

Необходимость и оправданность генерального плана подчеркивается и законодательством страны. Любое здание, даже частный дом нужно строить внимательно, учитывая детали. Когда проектирование касается иных масштабов, например, поселка или большого города, то ответственность возрастает чрезвычайно. В любом таком плане есть аналитический блок, где изучается вся информация, и блок для разнообразных проектных предложений. В каждом имеются современные наглядные графические материалы. Благо технологии позволяют всю разработку вести через компьютер, используя специальные программы. Утверждение плана автоматически дает начало строительным работам.

Кто может оформить

Составлением и разработкой подобных бумаг занимается компания-застройщик. Причем процедура всегда требует внимательности и профессионализма. Неважно, касается план города или одного земельного участка. Почему-то собственники уверены: они вправе делать что пожелают, если находятся «у себя». В реальности владелец надела, запланировавший строительство, должен сначала разработать проект будущих построек, затем отнести его на одобрение к местным органам. Так он не только отчитается, заодно сможет впоследствии провести к новым своим постройкам необходимые системы обеспечения: воду, свет и пр. Также содержание представленного им генплана проверят специалисты. Ведь иногда люди занимаются строительством самостоятельно, без профессионалов, вдобавок и строительные компании ошибаются.

Сначала предприятие – застройщик изучает местность, где планируется возведение здания. Важно знать, насколько земельный участок подходит для строительства. Бывает, что состав грунта не позволяет залить монолитный фундамент или под землей близко расположены грунтовые воды. Подобные факторы выясняют заранее, до строительства.

Организация – застройщик привлекает инженеров и архитекторов, кто проводит все необходимые расчеты, затем создает чертеж будущего строения. Генплан становится итогом их работы перед строительством.

Последовательность действий

Гражданин, желающий получить ГПЗУ, обращается в ближайшее специализированное учреждение. Можно лично или посетив сайт. Для последнего варианта потребуется электронная подпись, она помогает осуществлять госуслуги онлайн.
Берет документацию (паспорт, заявление). Предоставляет готовое заявление, где просит выдать ему ГПЗУ.
Получает в ответ 2 экземпляра или уведомление, что в услуге отказано. Возможен отказ, тогда исполнительный лист (уведомление) должен содержать еще причину. Например, обратившееся лицо не землевладелец. Нет необходимой документации.
Гражданином (или компанией-застройщиком) выявлены ошибки. Обратиться повторно, указав в ГПЗУ все обнаруженные неточности.

Что потребуется для создания генплана:

топографическая съемка или вместо нее кадастровый план, это даст понятие обо всех имеющихся границах участка, его площади и прочих нюансах;
схема, отражающая местную систему основных сетей (водопровода, канализационных труб, также газопровода, если есть и электрической линии);
схема, касающаяся ближайших построек, что находится из объектов рядом (аэропорт, городской парк и другие объекты), также подъездные пути;
подробное определение даже мелких собственных построек, которые есть или планируются на участке.

Остальное сделает сам застройщик. Как правило, генплан и строительство выполняется одной компанией, но иногда бывают исключения. Например, гражданин заказал генплан, но практическое развитие он получил позднее, когда землевладелец нашел застройщика, готового воплотить задумку в жизнь.

Подготовка и выдача ГПЗУ

Согласно законодательству любой землевладелец, решивший осуществить строительство, должен сначала направить запрос и получить действующий градостроительный план (он же ГПЗУ). Документация, где содержится общая схематическая информация, касающаяся расположения участка, его границах, окружающих объектах, включая культурно-исторические ценные сооружения, которые относятся к данному району. Кроме зданий, там будет отражена схема действующей сети (электричества, телефонных кабелей и пр.) другие необходимые сведения.

Градостроительный план (он же ГПЗУ) включает:

Выписку из действующих правил землепользования, застроек, проектов планировки и межевания определенного поселения или района города, где фактически находится участок. Там будет необходимая строительная характеристика и список ограничений, касающихся застройки.
Правовой документ, относящийся к современной градостроительной системе. Он сам не устанавливает никаких норм или ограничений, а служит скорее справочником, обеспечивая сохранность и накопление основной информации. ГПЗУ можно спокойно передавать другим, использовать многократно.
Нужен для разработки основной проектной документации, касающейся строительства или масштабной реконструкции конкретного объекта. ГПЗУ используют еще для получения официального разрешения начинать строительные работы, вводить готовые здания в последующую эксплуатацию.

Кто выдает – Комитет по градостроительству.

Срок выдачи – максимум 20 рабочих (не календарных) дней. Для получения посещают организацию, иногда возможна очередь, но ожидание там недолгое, около 10—15 минут.

Важные нюансы

Можно ли создать генплан самостоятельно? Сомнительно, ведь здесь требуются знания и опыт профессионала. Лучше довериться специализированным органам.

Имеет ли значение, как будет использоваться земля перед составлением генплана. Конечно. Ведь разница между возведением дома и СНТ большая. Соответственно и схемы требуются разные. Тем более пояснений потребует местный орган, выдающий разрешения на частное планируемое строительство.

Кстати, в план стоит включать схему для дренажной системы, тем самым в будущем обезопасив себя от подтопления.

Состав стройгенплана

Строительный генеральный план передается на площадку за 2 месяца до начала непосредственного возведения сооружений, под которые и был разработан проект.

При разработке стройгенплана в нем указывают:

границы строительной площадки и вид ее ограждения;
наличие действующих и временных подземной, наземной и воздушной инженерной сети, и соответствующих коммуникаций;
постоянные и временные дороги;
схема движения транспорта и строительных механизмов;
места работы и установки грузоподъёмной техники и зоны их обслуживания;
места возведения временных сооружений;
опасные зоны;
места расположения источников электроэнергии и средств энергообеспечения;
места сбора строительных отходов;
склады и площадки под стройматериал;
места расположения объектов санитарного и бытового обслуживания рабочих и персонала;
зоны повышенной опасности.

Объектные планы разрабатываются с учетом более конкретной детализации всего комплекса работ, а также вспомогательного оборудования и мер обеспечения.

Назначение строительного генерального плана

Разработка и выполнение строительного генерального плана предназначено для максимально эффективного обеспечения строительных работ нормативными производственными и санитарно-бытовыми условиями, а также обеспечения приема, хранения и доставки на строящийся объект необходимых стройматериалов для полноценной и бесперебойной работы строителей, строительных машин и механизмов в соответствии с графиком.

Качественно разработанный стройгенплан позволяет снизить издержки, которые могут возникнуть при проведении строительных работ, создать безопасные условия при максимально высоких темпах строительства. Кроме того, генеральный план отражает в себе вопросы безопасного выполнения работ и охраны труда, освещения строительной площадки в темное время суток и противопожарные мероприятия.

Стройгенплан в ППР

Одним из главных принципов разработки стройгенпланов является тот факт, что вся планирующая документация по организации строительства должна быть увязана с остальными разделами проекта – ПОС, ППР, в том числе последовательность в материально-техническом и энергетическом обеспечении ресурсами, рабочими кадрами, жильем и социально-бытовом обслуживании, временными зданиями и сооружениями, условиями сохранения окружающей среды, мероприятиями по охране труда:

Строительный генеральный план разрабатывается в составе ППР в соответствии со СНиП 3.01.01 – 85.

В стройгенплане в составе ППР указываются:

границы стройплощадки и виды ее ограждения;
действующие и временные подземные, наземные и воздушные сети и коммуникации;
постоянные и временные дороги;
схемы движения транспорта и механизмов;
места установки строительной техники с указанием путей их перемещения и зон действия;
размещение постоянных, строящихся и временных зданий и сооружений;
опасные зоны;
пути и средства подъема рабосих на работающие ярусы (этажи), а также проходы в здания и сооружения;
размещение источников и средств энергообеспечения и освещения строительной площадки с указанием расположения заземляющих контуров,
места расположения устройств для удаления строительного мусора;
площадки и помещения складирования материалов и конструкций;
площадки укрупнительной сборки конструкций;
расположение помещений санитарно-бытового обслуживания строителей;
зоны выполнения работ повышенной опасности.

Нужна консультация?!

Согласование и утверждение

Строительный генеральный план разрабатывается в полном соответствии с существующими нормативными требованиями, что подтверждается подписью главного инженера проекта.

Разработанный строительный генеральный план проходит согласование в комитете по архитектуре органов местного самоуправления и эксплуатирующих организациях.

Утверждается стройгенлан у заказчика, застройщика или генподрядчика, после чего направляется на экспертизу.

Примеры стройгенпланов и графиков

Стройгенплан на период строительства подземной части здания

Стройгенплан на период надземных работ

Стройгенплан на стадии надземных работ

Стройгенплан

Фрагмент сетевого графика

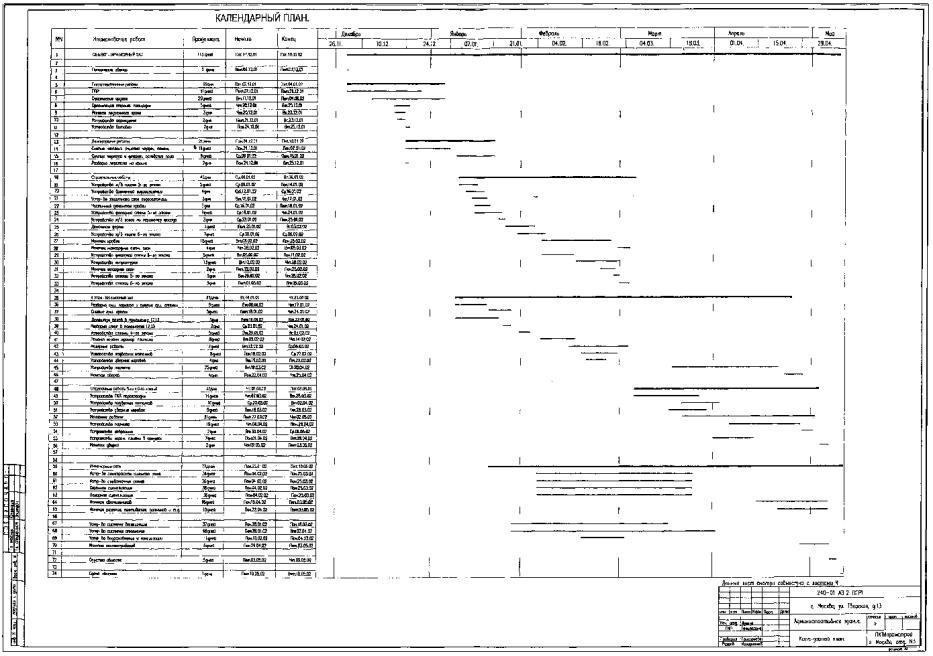

Календарный план

Календарный план производства работ

Виды строительных генеральных планов

Существует два вида стройгенпланов:

Общеплощадочный;
Объектный.

Общеплощадочный стройгенплан

Общеплощадочный строительный генеральный план создается в период технико-экономического обоснования или при создании технических проектов. Он предназначен для проведения строительных работ по возведению целого комплекса зданий или отдельных архитектурных сооружений.

В качестве исходных данных для разработки общеплощадочного генерального плана используются:

комплекс исходно-разрешительной документации, в том числе геоподоснова и ситуационный план;
нормативные требования подключения к инженерной сети;
геологические, гидрогеологические и инженерно-экономические данные;
расчеты, сметы, результаты технико-экономических обоснований;
календарный план строительных работ.

Существующие потребности в трудовых, энергетических и других видах материальных ресурсов определяются во время проектирования общеплощадочного генерального плана в соответствии с графиком финансирования строительства. Кроме того, экономические расчеты определяют вид, количество и площадь временных объектов. В последствии на геоподоснову наносятся граница участка, местонахождение строительных механизмов и временных сооружений, склады, площадки, дороги, расположение инженерных коммуникаций.

Проект общеплощадочного стройгенплана согласовывается с заказчиком и генподрядчиком. После этого заказчик уже самостоятельно согласовывает план с архитектором, противопожарными и санитарно-эпидемиологическими органами, ГИБДД, водоканалом и т.д.

Объектный стройгенлан

В качестве разработчика объектного строительного генерального плана выступают подрядчик или проектно-технологические организации. Разработка происходит на стадии рабочих чертежей в составе ППР на отдельное здание, строительство которого предусматривается в общеплощадочном стройгенплане. Объектный план предназначен для уточнения и детализации принципиальных решений, которые принимаются в общеплощадочном.

Кстати, у нас Вы можете заказать разработку ППР и ППРк

В качестве исходных данных для разработки объектного генерального плана используются:

материалы общеплощадочного плана, а также данные из рабочих чертежей, календарного плана и технологических карт, входящих в состав ППР данного объекта;
детально рассчитанные потребности в материальных и кадровых ресурсах;
исходно-разрешительная документация.

Мероприятия проектировки объектного стройгенплана включают в себя:

привязку к строящемуся зданию специальных и грузоподъемных механизмов, зон их обслуживания;
расчет необходимого ресурса для строительства;
определение количественных потребностей в рабочих, а также в необходимости возведения санитарных и вспомогательных сооружений;
варианты подключения к инженерным сетям.

Объектный строительный генеральный план согласовывается с генеральным подрядчиком и субподрядными организациями.

Что такое стройгенплан?

Строительный генеральный план представляет собой плановую документацию стройплощадки, в которой отражены: проектируемые и существующие постоянные здания, и сооружения, временные здания, механизированные установки и расположение инженерных коммуникаций, которые необходимы для проведения всего комплекса строительных работ.

Разработка стройгенплана производится на основе рабочей документации. Он нужен для того, чтобы получить разрешение на проведение земляных и общестроительных работ, эксплуатации грузоподъемных кранов.
